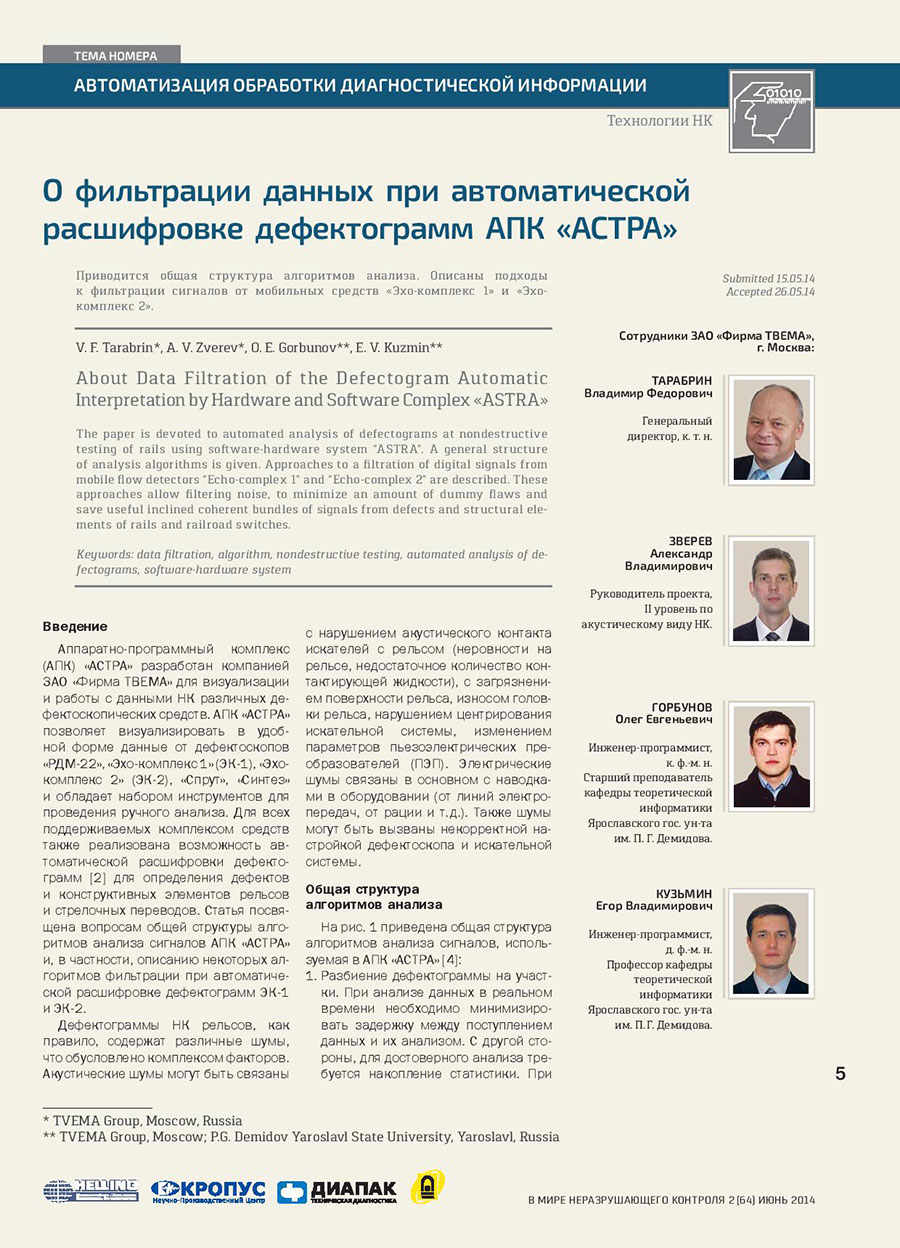

О фильтрации данных при автоматической расшифровке дефектограмм АПК «АСТРА»

Аппаратно-программный комплекс (АПК) «АСТРА» разработан компанией ЗАО «Фирма Твема» для визуализации и работы с данными НК различных дефектоскопических средств. (АПК) «АСТРА» позволяет визуализировать в удобной форме данные от дефектоскопов «РДМ-22», «Эхо-комплекс 1» (ЭК-1), «Эхо-комплекс 2» (ЭК-2), «Спрут», «Синтез» и обладает набором инструментов для проведения ручного анализа. Для всех поддерживаемых комплексом средств также реализована возможность автоматической расшифровки дефектограмм [2] для определения дефектов и конструктивных элементов рельсов и стрелочных переводов. Статья посвящена вопросам общей структуры алгоритмов анализа сигналов (АПК) «АСТРА» и, в частности, описанию некоторых алгоритмов фильтрации при автоматической расшифровке дефектограмм ЭК-1 и ЭК-2.



Дефектограммы НК рельсов, как правило, содержат различные шумы, что обусловлено комплексом факторов. Акустические шумы могут быть связанны с нарушением акустического контакта искателей с рельсом (неровности на рельсе, недостаточное количество контактирующей жидкости), с загрязнением поверхности рельса, износом головки рельса, нарушением центрирования искательной системы, изменением параметров пьезоэлектрических преобразователей (ПЭП). Электрические шумы связаны в основном с наводками в оборудовании (от линии электропередач, от рации и т.д.). Также шумы могут быть вызваны некорректной настройкой дефектоскопа и искательной системы.
